오실로스코프 기초편 6. 오실로스코프 수평시스템에서 Expansion은 무엇을 의미하나요?

안녕하세요. 공대후요미입니다 :)

지난 번 오실로스코프 기초편 2편에서 수평축 조절 방에 대해 알아보았는데요, 혹시나 포스팅을 못보신 분들은 아래 글을 참고하시면 좋을 것 같습니다 😊

오실로스코프 기초편 2. 오실로스코프 수평축 조절 방법 알아보기!

오늘은 그 중에 알아보지 못했던 Expand 기능에 대해 알아보려고 합니다.



Horizontal Expansion을 사용하는 이유는 무엇일까요?

이 기능을 사용하면 수평 시간 축을 조절할 때 디스플레이의 파형이 수평으로 확장되거나 압축될 때 참조되는 위치를 설정해 줄 수 있습니다. 항상 중앙을 기준으로 파형을 늘리거나 줄이는 것이 아니라 원하는 위치를 지정해서 그 기준점을 잡을 수 있다는 장점이 있습니다.

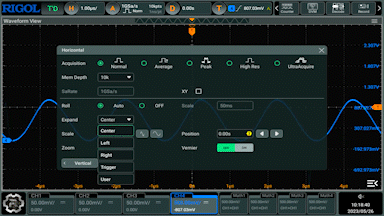

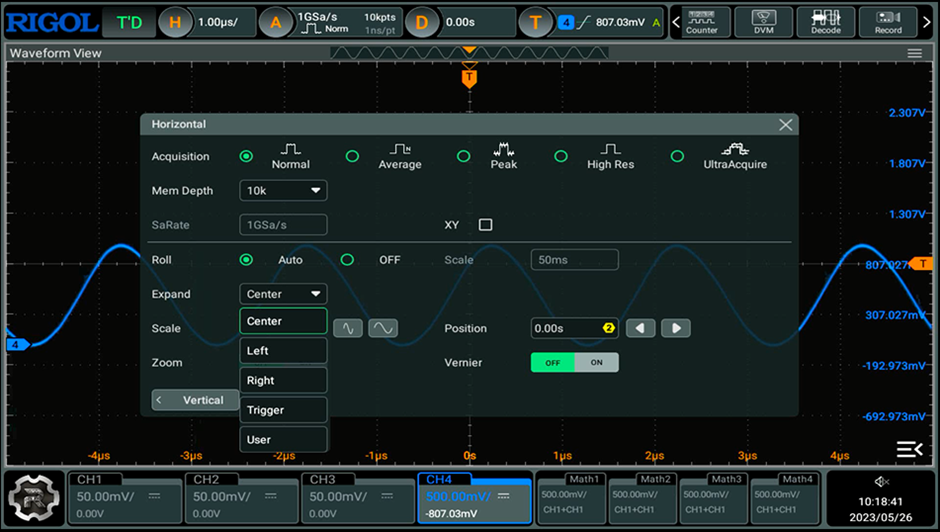

Horizontal 메뉴 중 Expansion 옆 부분을 탭하여 reference 위치를 선택할 수 있습니다. 선택할 수 있는 옵션은 Center, Left, Right, Trriger, User 총 5가지의 방식이 있습니다. 그럼 각각 방식에 대해서 어떤 식으로 변화하는 지 한 번 확인해 볼까요?

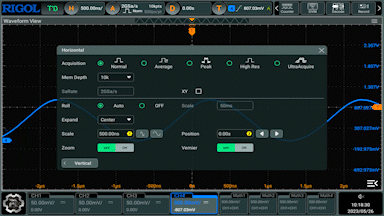

Center: (기본값) 수평 시간축이 수정되면 파형이 디스플레이 중앙을 기준으로 수평으로 확장되거나 압축됩니다.

Left: 수평 시간축이 수정되면 파형이 디스플레이의 가장 왼쪽 위치를 기준으로 수평으로 확장되거나 압축됩니다.

Right: 수평 시간축이 수정되면 파형이 디스플레이의 가장 오른쪽 위치를 기준으로 수평으로 확장되거나 압축됩니다.

Trigger: 수평 시간축이 수정되면 파형이 트리거 포인트에 대해 수평으로 확장되거나 압축됩니다.

지금은 Trigger가 중앙에 지정되어 있기 때문에, Trigger로 설정되어 있더라도 Center와 동일하게 동작하는 것처럼 보일 수 있습니다.

User: 사용자 설정을 선택하면 User Expansion에 입력 필드를 클릭하거나 탭하여 표시된 숫자 키패드로 값을 설정할 수 있습니다. 설정할 수 있는 범위는 -500부터 500까지이며 기본값은 0 입니다.

Expansion 기준이 어떻게 잡히는 지 알고나니 파형을 어떤 기준으로 확장해서 볼 것인지 고민할 필요가 없으시겠죠? 다음 번에도 오실로스코프 기능에 대한 유용한 정보로 찾아올 수 있도록 하겠습니다.

감사합니다.
