오실로스코프 기초편 5. 오실로스코프의 Memory Depth(메모리 깊이), Record Length(레코드 길이)란?

안녕하세요.

오늘은 오실로스코프에서 중요하게 보는 고려사항 중 하나인 레코드 길이(Record Length) 또는 다르게 이야기할 때는 메모리 깊이(Memory Depth)라고도 하는 스펙에 대해 알아보도록 하겠습니다.

레코드 길이, 메모리 깊이는 전체 파형 레코드에 포함된 포인트 수를 이야기합니다. 오실로스코프는 제한적인 수의 샘플만을 저장할 수 있으므로 일반적으로 레코드 길이가 길수록 좋습니다.

현재 사용하고 있는 DHO1000시리즈 오실로스코프는 최대 50Mpts의 메모리 깊이를 제공하며, 옵션으로 100Mpts가 선택 가능합니다.

복잡한 디지털 데이터 스트림에서 타이밍 이상 현상 등의 원인을 찾기 위해서는 메모리 깊이가 1M 포인트 이상인 오실로스코프를 고려하는 것이 좋습니다.

만약 측정하고자 하는 시스템에 지터 혹은 런트 펄스 및 글리치 등의 간헐적인 이상신호가 있다면 큰 메모리 깊이와 높은 파형 캡쳐 속도가 결합된 오실로스코프를 선택하는 것이 중요합니다.

오실로스코프는 제한적인 수의 샘플만을 저장할 수 있으므로 파형 지속 시간은 오실로스코프의 샘플링 속도에 반비례합니다.

시간 간격(Acquisition time) = 메모리 깊이(Memory Depth) / 샘플링 속도(Sampling Rate)



다음 공식은 메모리 깊이, 샘플 속도 및 수평 시간축 간의 관계를 보여줍니다.

MDepth ≥ SRate * TSCale * Hdivs

MDepth는 메모리 깊이를 나타내며, 단위는 pt입니다.
SRate는 샘플 속도를 나타내며, 단위는 Sa/s입니다.
TSCale는 수평 시간축 스케일을 나타내며, 단위는 s/div입니다.
HDivs는 가로축의 격자 수를 나타냅니다. 단위는 Division입니다.

따라서 동일한 수평 시간축에서 더 높은 메모리 깊이는 더 높은 샘플링 속도를 보장할 수 있습니다.

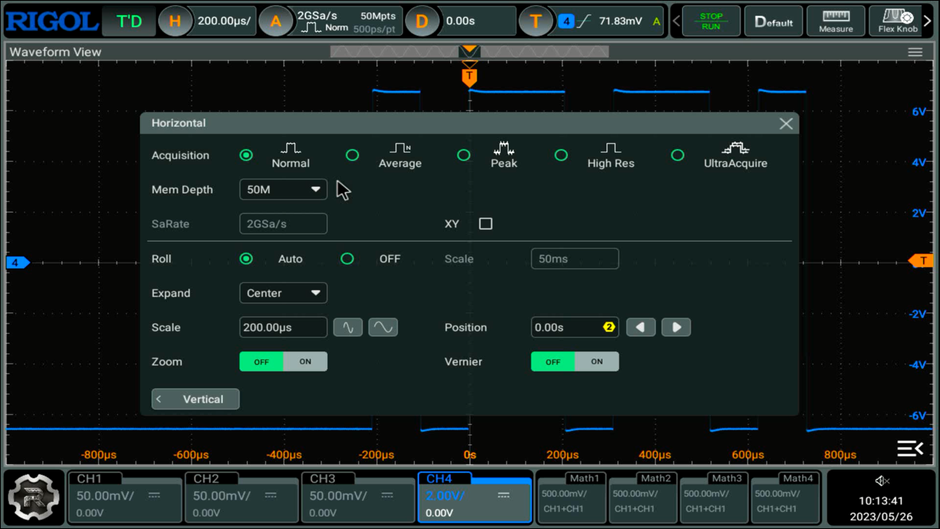

수평측 메뉴에서 메모리 깊이 드롭다운 버튼을 클릭하거나 탭하여 메모리 깊이를 선택할 수 있습니다. 기본 설정은 10k이며, 선택한 메모리 깊이 값은 화면 상단의 획득 레이블 A 옆에 표시됩니다.

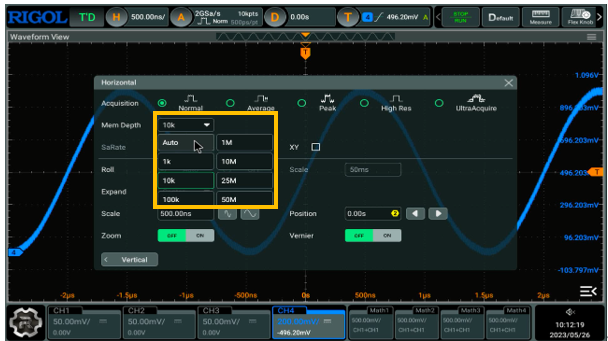

채널 중 하나만 활성화된 경우 사용가능한 메모리 깊이는 Auto, 1 kpts, 10 kpts, 100 kpts, 1 Mpts, 10 Mpts, 25 Mpts, 50 Mpts, and 100 Mpts (optional) 가 있습니다.

"Auto" 자동 모드를 선택하게 되면 현재 샘플링 속도에 따라 자동으로 메모리 깊이를 선택하게 됩니다.

*참고
Acquisition Mode가 High Res로 설정된 경우 Auto는 메모리 용량 설정에 사용할 수 없습니다.
Acquisition 모드가 "average"으로 설정된 경우 1kpts, 10kpts, 100kpts, 1Mpts, 10Mpts만 메모리 깊이 설정에 사용할 수 있습니다.

RIGOL DHO1000 시리즈는 비슷한 성능 대비의 타사 계측장비에 비해 굉장히 높은 Memory Depth를 가집니다.

	RIGOL
	DHO1000	TBS2000B	SDS1000X-E	1000X	RTB2000
Bandwidth	70/100/200MHz	70/100/200MHz	70/100/200MHz	50/70/100/200MHz	70/100/200/300MHz
Channel	2 or 4	2 or 4	2 or 4	2 or 4	2 or 4
Resolution	12 bit	8 bit	8 bit	8bit	10 bit
Memory Depth	50Mpts (100Mpts option)	5Mpts	14Mpts	200kpts(2Mpts option)	20Mpts (160Mpts option)

이 스펙에 대한 비교를 잘하셔서 RIGOL Oscilloscope를 솔루션으로 선택하시면 좋을 것 같습니다.
