RIGOL Scope에서 Pass/Fail을 판단하여 녹화하거나 알람을 띄울 수 있나요?

안녕하세요. 후스토리입니다 :)

오늘은 RIGOL Scope MSO5000, DS7000, MSO8000에서 사용할 수 있는 Record Mode를 소개해 보려고 합니다.



" Record Mode를 사용하는 이유는 무엇일까요? "



작업자가 들어오는 신호를 계속 눈으로 보고 있으면서 Pass/Fail을 판단하기에는 시간적으로 여유도 없을 뿐더러, 장비에서 알아서 Fail을 판단한 후에 작업을 취해 준다면 그 시간동안 다른 작업을 할 수 있기 때문에, Record Mode를 사용할 수 있습니다.



그래서 RIGOL MSO5000, DS7000, MSO8000에는 Pass/Fail을 판단해주고, 이 때 Fail이 생길 때에 측정을 중지하도록 설정할 수 있으며, 계속 측정하는 경우 문제가 발생했을 때 계측기에 신호음을 울리거나 스크린샷을 찍도록 할 수 있습니다.



또한 이러한 Fail을 판단하기 위한 Mask를 생성할 수 있으며, Record 모드를 사용하여 모든 Fail이 나는 과정을 프레임으로도 기록할 수가 있습니다. 이렇게 하면 24시간 작업자가 지켜보지 않고 테스트를 진행할 수 있으며 실행한 다음 돌아와서 모든 기록된 Fail 상태를 살펴볼 수가 있습니다.



이렇게 하는 방법은 다음과 같습니다.

1. Utility를 누른 후, Pass/Fail을 누릅니다.

2. Enable 버튼을 On으로 설정합니다.

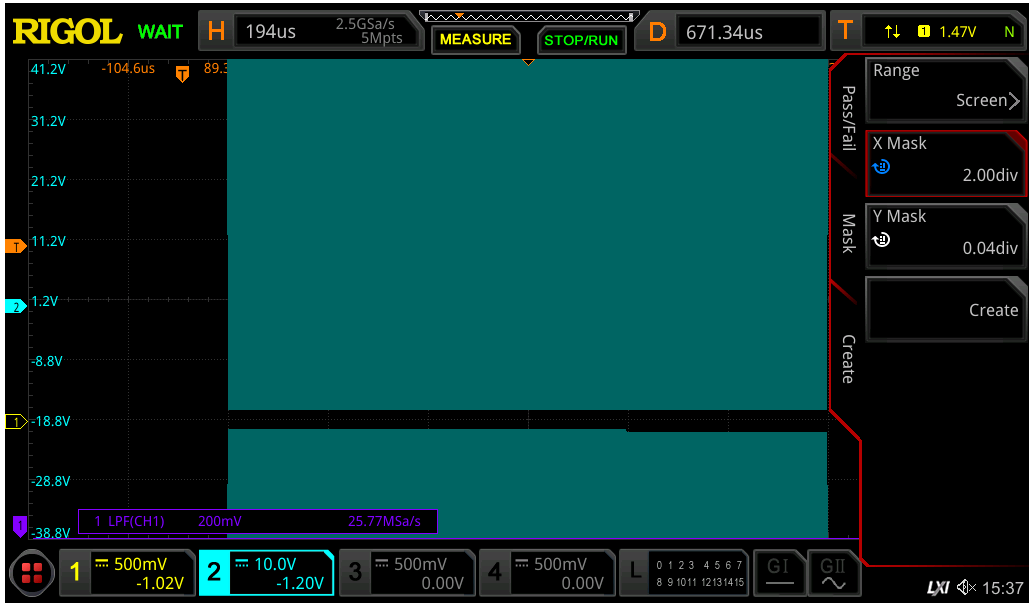

3. 마스크 매개변수를 변경하려면 "Mask"를 누른 후 Create를 누릅니다. X 매개변수와 Y 매개변수를 변경하고 전체 또는 두 커서 포인트 사이에 마스크 효과를 적용할지 등을 원하는 대로 선택할 수 있습니다. 원하는 대로 마스크 설정이 완료되면 Create를 누릅니다.

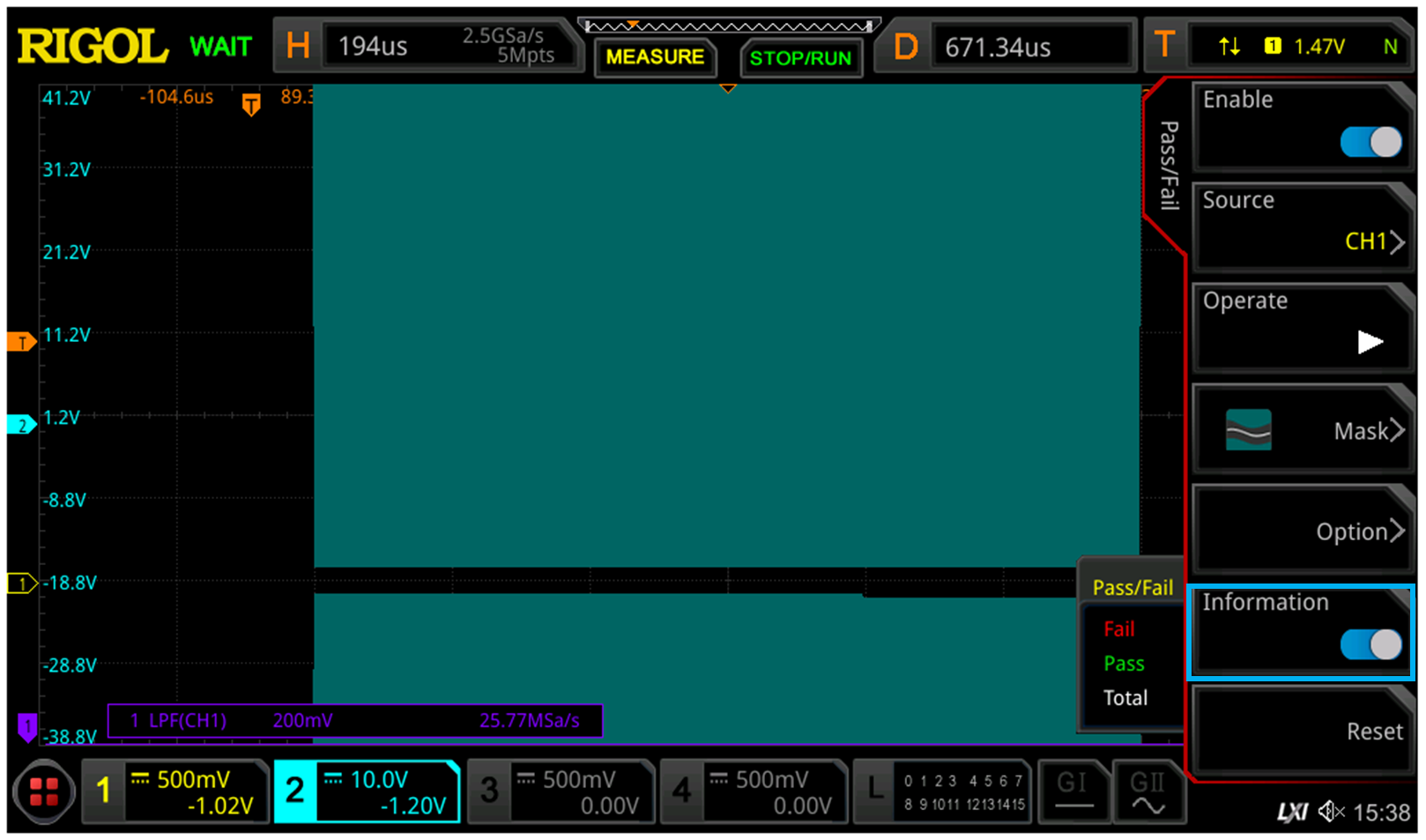

4. Back을 누른 뒤 Information을 눌러 디스플레이를 켜면 정보를 표시할 수 있습니다. Fail과 Pass, Total로 얼마나 실패한 경우가 발생했는 지 확인할 수 있습니다.

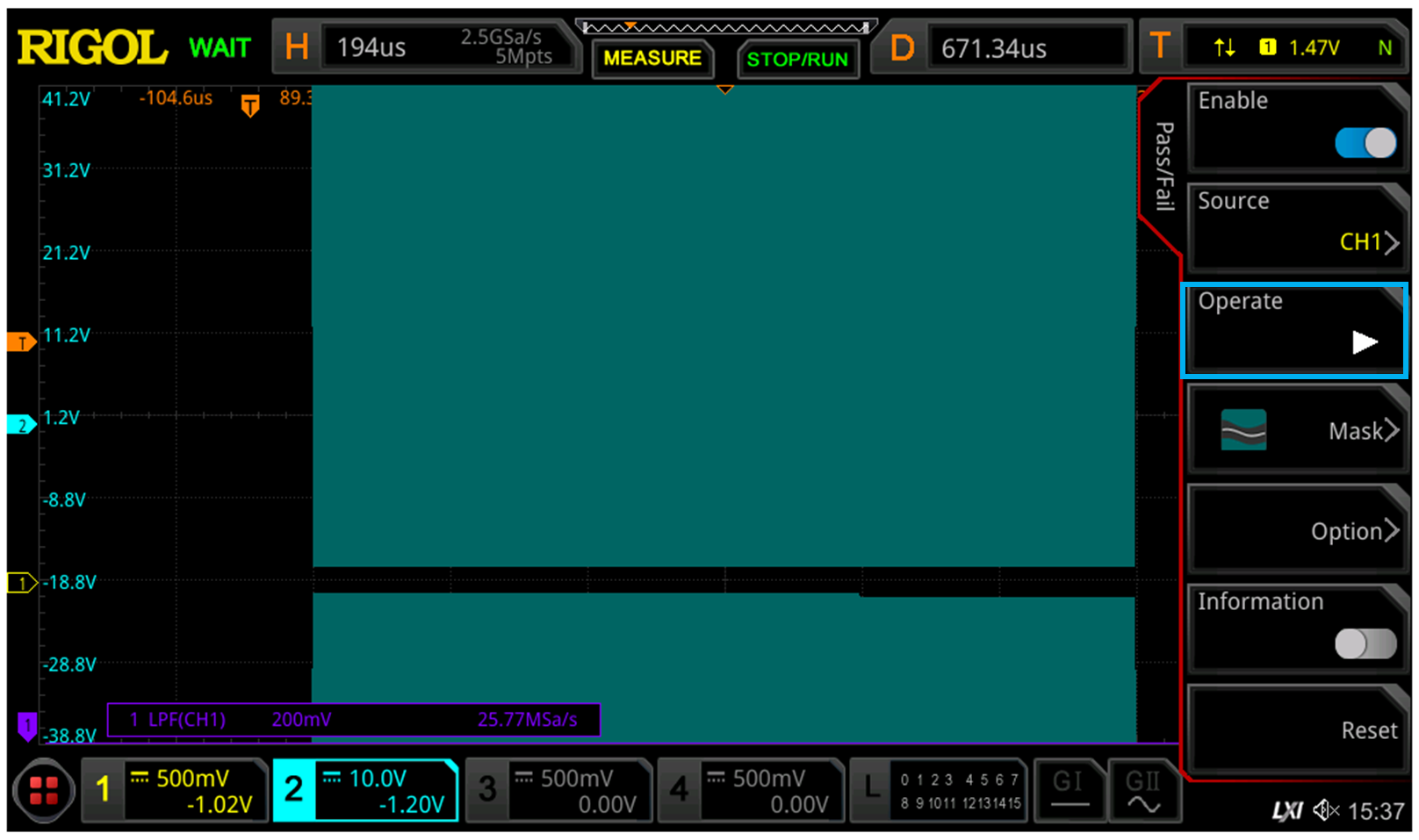

5. 테스트를 시작하기 위해 Operate 버튼을 눌러 Mask를 실행할 수 있습니다.

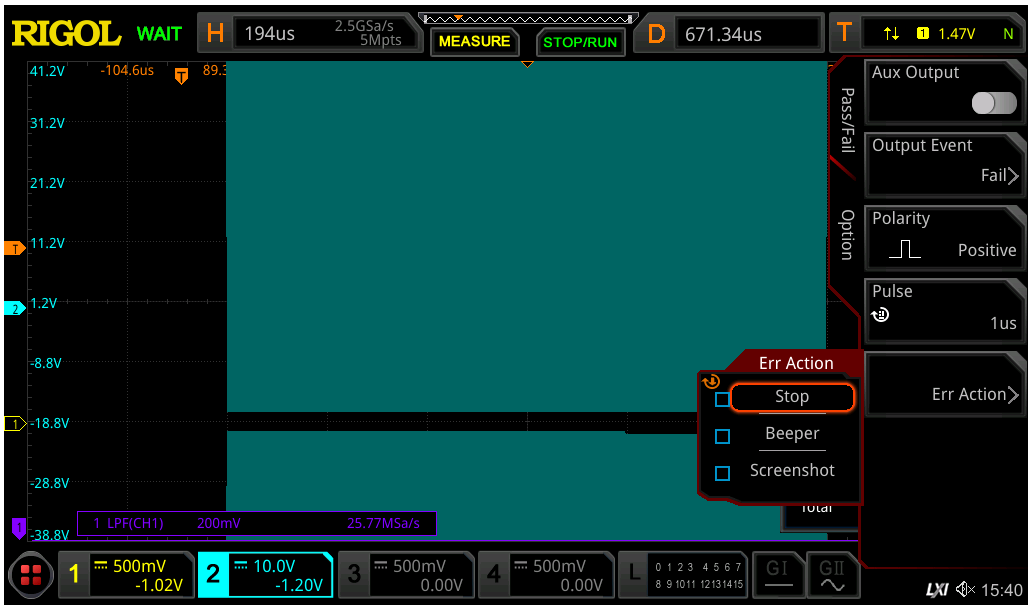

6. 그 후에 Option에서 Err Action을 선택하여 Fail이 발생하는 경우 Stop할 것인지, 경고음을 발생할 것인지, Screenshot을 촬영할 것인지에 대한 정보를 정할 수 있습니다.



오늘은 Record Mode에 대해 알아보았는데요.

이는 작업자가 Fail을 눈으로 지켜보고 있지 않아도 정말 편리한 기능인 것 같습니다 :) 특히나, 직접 신호에 대한 부분을 계산해서 넣을 필요 없이, Mask만 간편하게 설정하면 된다는 것이 정말 편한 기능일 것 같습니다.



다음번에도 유익한 정보로 찾아올 수 있도록 하겠습니다.

감사합니다 :)
