FMT(Frequency Mask Trigger), 주파수 마스크 트리거는 언제, 어떻게 쓰는 건가요?

안녕하세요:) 후스토리입니다.



오늘은 Spectrum Analyzer를 사용하면서 FMT라는 기능을 언제 쓰는지, 그리고 어떻게이 기능을 써야 하는지를 알아보려고 합니다.



FMT란, Frequency Mask Trigger로 즉, 주파수 마스크 트리거를 의미합니다.



FMT (Frequency Mask Trigger)

주파수 마스크 트리거는 스펙트럼의 산발적 또는 일시적 이벤트로 측정을 트리거 할 때 사용하고자 합니다. 그니까 사용자가 특정 기준에 맞춘 스펙트럼 이벤트를 측정하기 위해서 특정 이벤트를 수집 트리거로 만드는 주파수 선택 트리거라고 생각할 수 있습니다.



우선 이 FMT 트리거의 경우 RTSA 모드에서 Density를 볼 때 사용하며, Tigger 탭에서 그 기능을 선택해서 사용할 수 있습니다.

1. 버튼 중에서 Trigger 버튼을 찾아서 누릅니다.

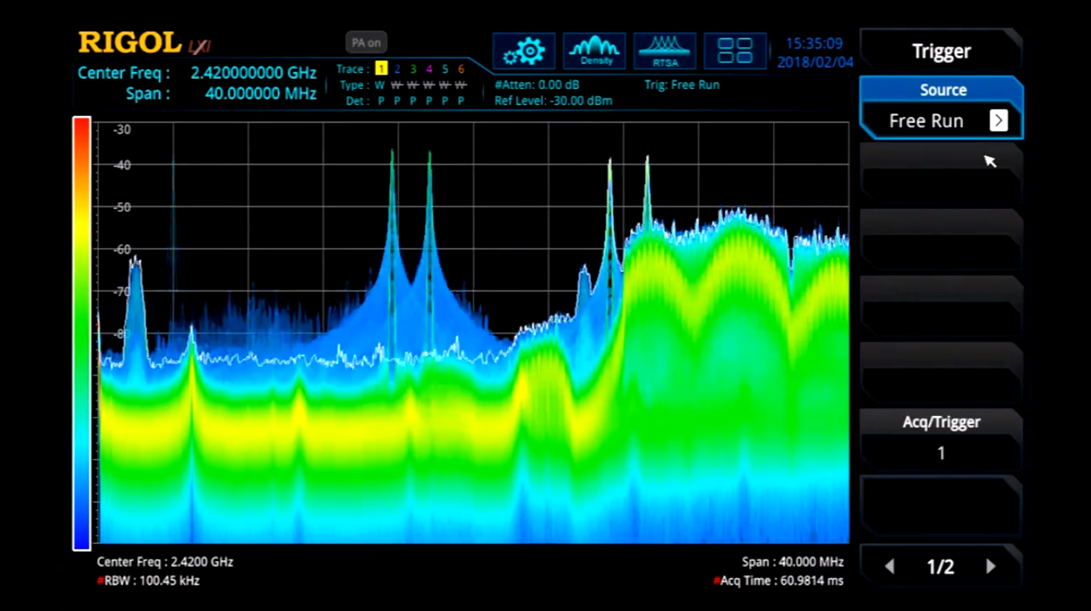

2. Trigger 버튼을 누르면 아래와 같이 Source - Free Run이라는 버튼이 화면에 나옵니다.

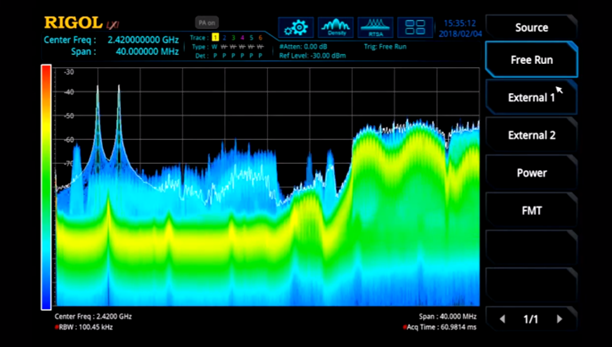

3. 이 버튼에서 Source - Free Run 버튼을 클릭하게 되면 아래 Source 중에서 FMT를 선택할 수 있습니다.

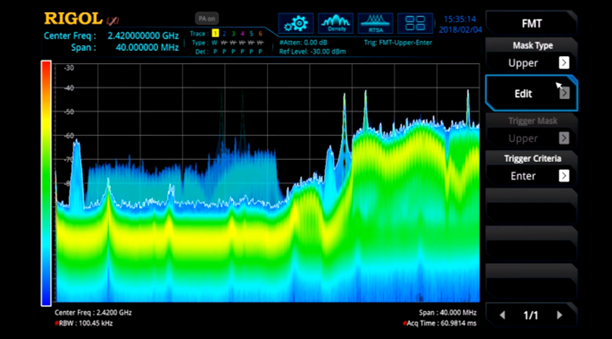

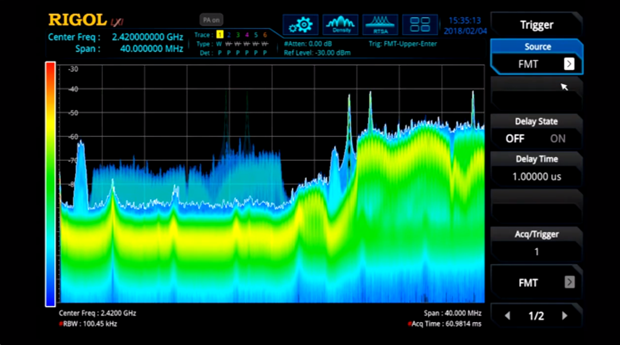

4. FMT를 선택한 뒤 Mask를 어떤 식으로 설정할 지 정해주기 위해서 아래 FMT > 버튼을 누른 후 Mask Type에서 Edit를 눌러줍니다.



5. 나온 페이지에서 Delete Mask를 선택하면, 기본적으로 선택되어 있던 Mask를 해지할 수 있고, 여기서 원하는 부분을 터치스크린에 터치하여 원하는 Mask를 새로 설정할 수도 있습니다.



6. 왼쪽 화면에서 FMT Editor의 2번을 클릭하여 Mask Type, Tirgger Mask 등 Trigger에 대한 세부 설정도 설정해 줄 수 있습니다. Trigger Criteria는 측정된 스펙트럼과 활성화된 마스크의 중첩을 기반으로 트리거 이벤트가 발생하는 시기를 나타냅니다. 따라서 아래 항목에 대한 구체적인 설명을 보면,

Enter: 스펙트럼이 마스크에 들어갈 때 트리거가 발생

Leave: 스펙트럼이 마스크를 벗어날 때 트리거가 발생

Inside: 스펙트럼이 마스크 내부에 있을 때 트리거가 발생

Outside: 스펙트럼이 마스크 밖에 있을 때 트리거가 발생

Enter-Leave: 트리거는 스펙트럼이 마스크(상단 또는 하단)에 들어간 후, 마스크를 떠난 경우에 발생

Leave-Enter: 스펙트럼이 마스크(상단 또는 하단)을 떠난 후 이후에 마스크에 들어간 경우에 트리거가 발생

으로 각 시기를 구분해서 사용할 수 있습니다.



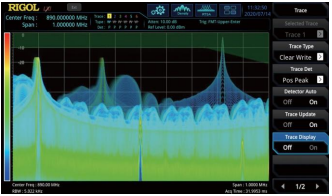

FMT를 사용할 때, RTSA의 Density로도 Spectrum을 볼 수 있지만 또 다른 7가지 분석 모드로도 확인할 수 있습니다.

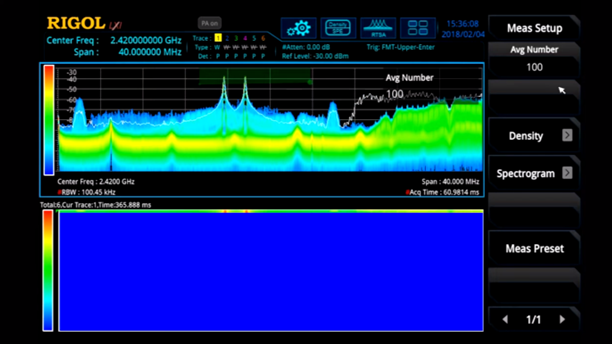

예를 들어, Density SPE로 볼 때 spectogram은 실시간으로시간이 지남에 따라 주파수가 어떤식으로 변하는 지 보여줍니다.

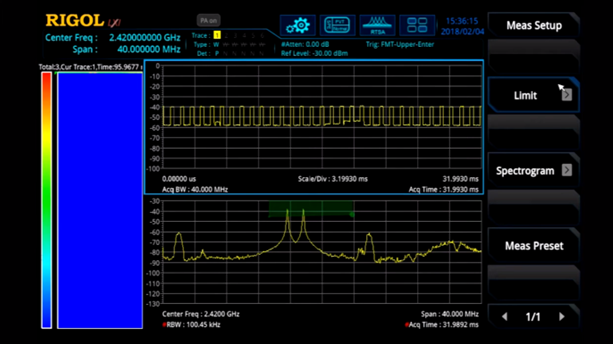

또한 SPE PVT Normal탭을 선택하면, 전력 대비 시간으로도 볼 수 있습니다.

이 경우, 예를 들어 어떤 신호가 FSK 신호로 들어온다고 하면 PvT를 통하여 두개의 FSK 신호 주파수를 볼 수 있고, 트리거를 발생시키는 변조에 대한 펄스 폭과 펄스 모양에 대하여 분석할 수 있습니다.





FMT 사용 방법에 대한 동영상을 시청하시기를 원하시면, 아래 링크를 따라가셔서 확인하실 수 있습니다.

Frequency Mask Trigger : https://youtu.be/mt3J8liLRpw



FMT는 그럼 왜쓸까요? FMT는 주로 단순한 채널 변경이나 스캐닝, 고급 호핑 방식 등 주파수나 진폭이 변경되는 동안 신호의 민첩성과 불안정성을 평가하기 위한 도구로 사용된다고 합니다. 트리거링을 통해 수백만개의 스펙트럼이 흘러가는 동안 빠르게 평가하여 거동을 철저하게 분석하고 다른 방법으로는 보기 어려운 문제점을 찾아내기 위해서 쓴다고 하네요.



예를 들어, 광대역 신호 인근에 낮은 레벨의 버스트성 신호가 있다거나 한 경우, 이런 FMT 트리거를 이용해서 그 신호를 걸러내거나 찾아낼 수 있다고 합니다.



어떤가요? 저는 FMT의 트리거 방식으로는 파워풀하게 원하는 신호를 찾아내고 분석할 수 있어서 분석 쪽에서 해당 기능을 사용하기에 너무 좋은 것 같네요!
