Spectrum Analyzer를 사용할 때, GPSA 모드와 RTSA 모드의 차이는 무엇인가요?

안녕하세요, 후스토리입니다 :)

오늘은 계측기에서 볼 수 있는 GPSA와 RTSA모드의 차이점을 알아보려고 합니다.

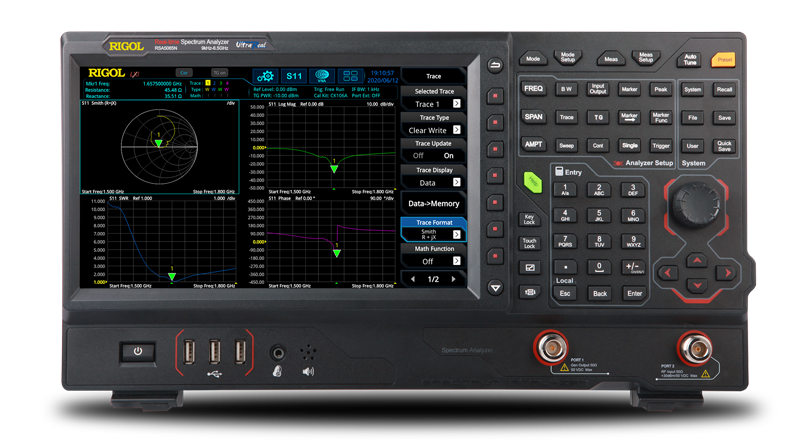

RIGOL Spectrum Analyzer



RIGOL 계측기를 사용하려고 보니 첫 화면에서 Mode를 누르면 원하는 동작 모드를 선택할 수 있었는데요, 이 모드 중에는 GPSA, RTSA, VSA (option), 그리고 EMI (option) 모드가 있어 음.. 뭔가 잘 들어보지 않은 용어인 GPSA가 과연 RTSA와는 어떤 다른 모드일까? 라는 생각에서 찾아보게 되었습니다.



우선, GPSA모드는 General Purpose Spectrum Analyzer의 약자라고 합니다. 이 모드는 General Purpose 이기 때문에 우리가 일반적으로 이야기 하는 Sweep Spectrum Analyzer(스위프형 스펙트럼 분석기), Swept-tuned Spectrum Analyzer 혹은 Super-heterodyne Spectrum Analyzer(슈퍼헤테로다인 스펙트럼 분석기)와 같은 모드라고 생각할 수 있습니다. 이렇게 스위프형 스펙트럼 분석기의 경우 복잡한 신호를 구성하는 개별 주파수의 구성 요소를 표시할 수 있으나, 위상 정보는 제공하지 않고 크기 정보만 제공하게 됩니다. 그리고 이 분석기의 스위프 속도는 항상 내부 필터가 정착하는데 필요한 시간에 의해 제한되기 때문에 측정 시간이 매우 길 수 있다는 단점이 있습니다.



최근 스펙트럼 분석기(특히 슈퍼헤테로다인 스펙트럼 분석기)의 기능이 정말 좋아지면서 다양한 측정을 수행할 수 있도록 많이 발전해 왔지만, 주어진 주파수 범위의 모든 주파수를 동시에 평가할 수 없기 때문에 이 스위프형 스펙트럼 분석기의 경우 주로 정상상태 혹은 반복되는 신호를 측정하는 데에만 사용되게 됩니다. 신호의 변화가 급격하게 있는 경우의 통계적으로 일부 변화가 누락될 수 있기 때문입니다. 따라서 만약, 모든 주파수를 동시에 평가하고자 한다면 이 기능은 실시간 스펙트럼 분석기를 사용해야 하게 됩니다.



그래서, RTSA모드가 있다고 생각하시면 될 것 같습니다. RTSA 모드는 Real-Time Spectrum Analyzer의 약자입니다. Real-Time Specturm Analyzer (실시간 스펙트럼 분석기)를 사용하면 실시간 동적 신호 분석을 수행할 수 있습니다. RTSA 모드에서는 각각 다른 통과 대역 주파수를 가진 여러 대역 통과 필터를 결합해서 사용하게 됩니다. 이러한 유형의 분석기를 병렬 필터 분석기라고 합니다. 초기 정착 시간이 지나면 병렬 필터 분석기는 분석기의 측정 범위 내의 모든 신호를 즉시 감시하고 표시할 수 있습니다. 따라서 이 모드로 테스트 하면 실시간 신호 분석이 가능합니다.

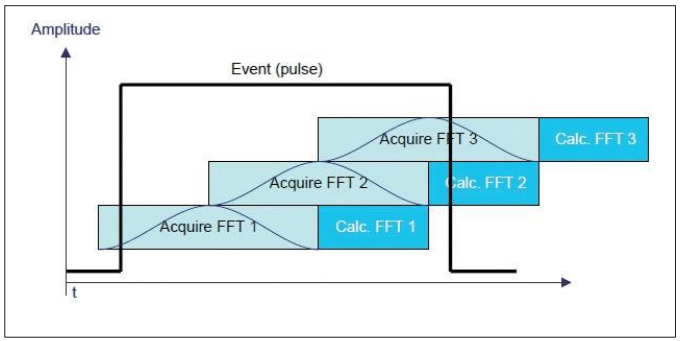

RIGOL 에서는 이러한 병렬 필터 분석기의 RIGOL만의 기술을 UltraRead라고 부릅니다. Ultra-Read 기술을 통해 빠른 실시간 측정 모드에서 대역폭의 신호를 완벽하게 처리하여 데이터 분석을 이루어 냅니다.

UltraRead

일반적인 계측기들은 스위프 스펙트럼 분석기, 혹은 실시간 스펙트럼 분석기를 사용하는 것 같은데 이 RIGOL의 Spectrum Analyzer 안에는 두가지 기능이 모드로 제공된다는 게 신선한 것 같습니다.
