RIGOL Function Generator를 이용하여 두 채널 출력 시에 위상차이를 맞추는 방법

안녕하세요. 후스토리입니다 :)



최근에 저에게 RIGOL Function Generator DG1032Z 에서 2 채널을 사용할 때, 주파수, 진폭, 위상 모두 다 동일한 신호를 만들어 내고 싶다는 문의가 왔는데요. 그래서 이 문의에 대한 답변을 드리면서, 여기 후스토리에도 이 내용을 올리면 좋을 것 같아 내용을 정리해 보았습니다.

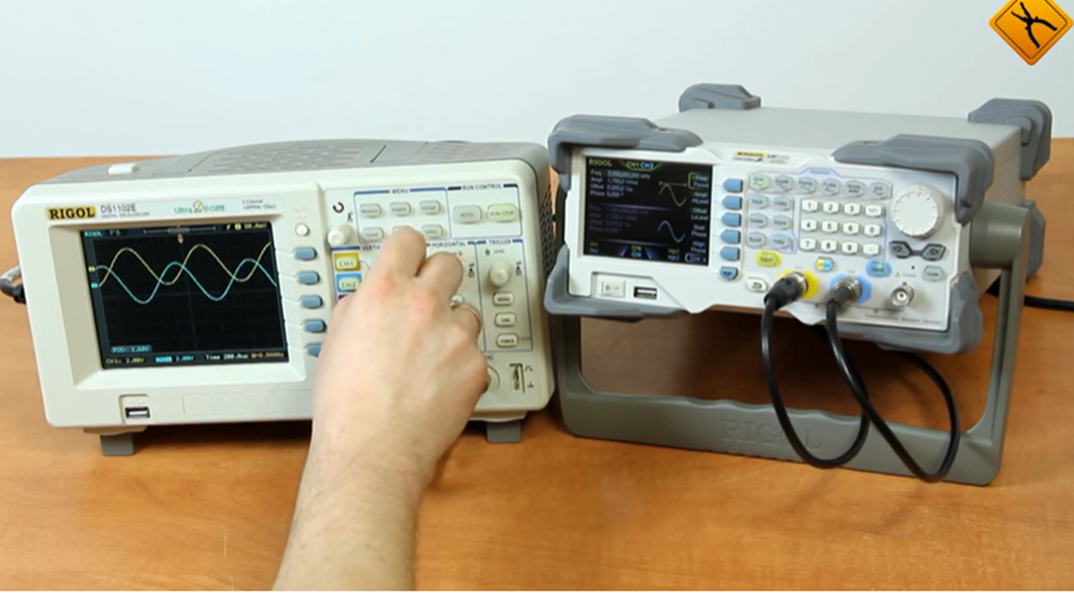

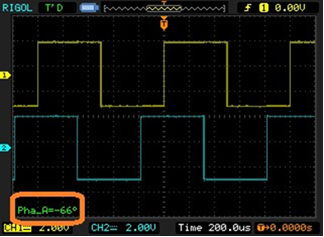

우선, RIGOL Function Generator 혹은 Arbitrary Waveform Generator 를 사용하면서 CH1, CH2에 동일한 주파수 / 진폭 / 위상을 한 후에 출력을 하면 아래와 같이 위상이 다른 신호가 생성되는 것을 확인할 수 있었습니다.

동영상 참조: https://youtu.be/vsgdYKtoNoE?t=403



이러한 위상 차이를 맞춰주기 위한 방법으로 사용할 수 있는 방법이 Align Phase 입니다.



Align Phase에 대해서 매뉴얼에서 찾아보면 대략 이렇게 써있었어요.

DG1000Z series dual-channel generators enable to align the phases of the two channels. Pressing down this softkey will re-configure the two channels and enable the generator to output with specified frequency and start phase.

번역해보면 이중 채널 발생 시에 두 채널의 위상을 정렬할 수 있습니다. 이 소프트키를 누르면, 두 채널이 재구성되고 생성기가 지정된 주파수 및 시작 위상으로 출력할 수 있습니다. 라고 하네요.



그래서 실제로 Align Phase로 위상이 잘 맞는지 아래 방법을 따라서 진행해 보았습니다



1. 각 채널 설정(진폭, 파형 유형 및 주파수 선택)을 진행합니다.

** DG 시리즈의 Align Phase 기능을 이용하려면 Align Phase를 진행하기 전에 출력이 먼저 활성화되어 있어야 합니다. 받는 쪽 장치 또는 회로가 입력신호의 진폭에 민감한 경우에는 정렬 전에 두 채널 모두에 대해 10mV와 같은 낮은 진폭을 설정한 다음 Align이 진행된 후에 진폭을 적절한 출력으로 조정해야 한다고 합니다.

2. CH1 Output을 눌러 활성화합니다.

3. CH2 Output을 눌러 활성화합니다. (두 채널의 순서는 바뀌어도 상관없습니다.)

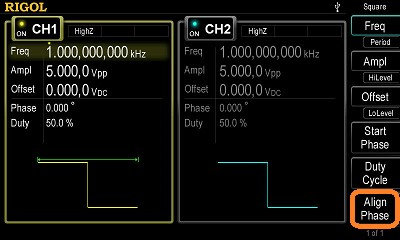

4. 위상을 맞추어 주기 위해 Align Phase를 누릅니다.

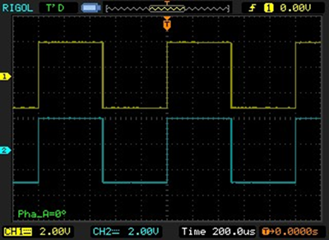

5. 이렇게 진행하고 나면 두 채널의 위상이 맞추어진 것을 확인할 수 있습니다.

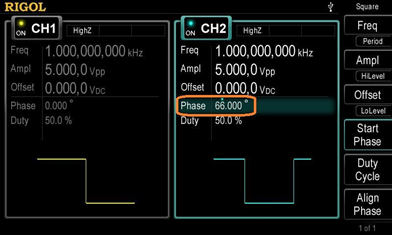

+ 이렇게 위상을 맞추어준 후에 위상을 틀어주고 싶은 경우에는 Start Phase 메뉴 항목을 선택하고 휠을 도리거나 키패트를 사용하여 위상 오프셋을 아래와 같이 변경할 수 있습니다.

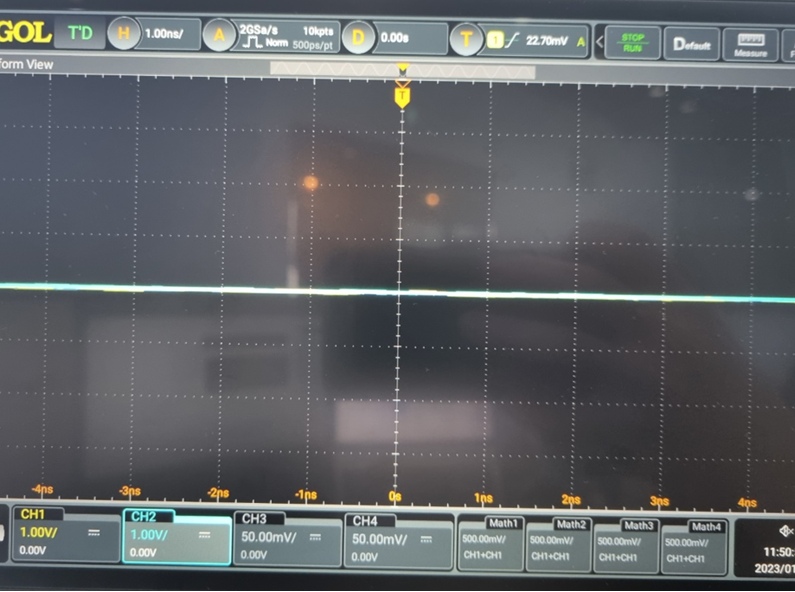

저도 실제로 확인해 보기 위해 Align Phase를 적용한 후에 신호의 Time축을 nsec로 설정해서 보았을 때 위상의 차가 거의 없는 것을 확인할 수 있었습니다.

따라서 이 방법을 사용하면 생각보다 쉽게 위상을 맞출 수 있었습니다 :)



다음에도 유용한 정보로 찾아올 수 있도록 하겠습니다!

감사합니다.
