DM3058E를 이용해서 4 digit로 측정 값을 볼 수 있나요?

안녕하세요. 공대후요미입니다.

오늘은 RIGOL사의 DM3058E를 사용할 때 4 digit로 측정값을 볼 수 있는 지에 대해 알아보도록 하겠습니다 :)

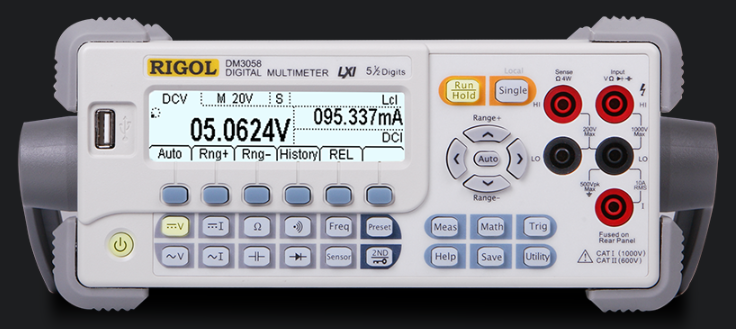

실제로 DM3058은 Real 5.5 digit readings resolution을 가지는 장비인데요, 다들 아시는 것 처럼 digit가 높으면 더 해상도 높은 신호를 측정할 수 있는 장점이 있는 반면 시간이 그만큼 더 소요된다는 점도 알아두어야 한답니다.

이번에 문의주신 고객은 이 DM3058E 장비를 사용할 때, 4 digit로 신호를 보고 싶어 하셨는데요, 이게 가능한 지 알아보기 위해 구체적으로 User Manaul을 확인해 보았습니다.

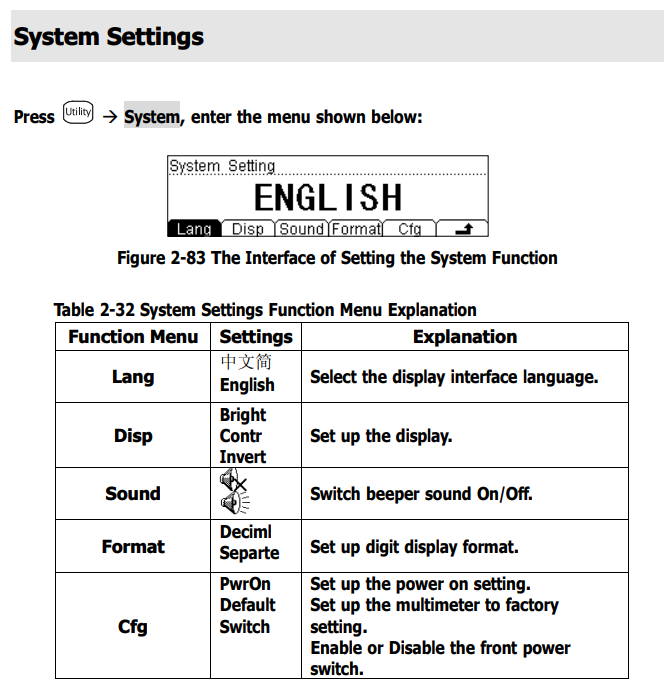

사용자 매뉴얼에서 보면 Utility -> System -> Format에 들어가면 digit display format을 변경할 수 있는 것 처럼 나와있습니다. 하지만, 다시 User Manaul을 자세히 읽어보면,

- Capacitance 측정의 경우, Slow rate로 고정되면서 digit가 3.5 digit resolution으로 고정되고,
- Frequency 측정의 경우, Slow rate로 고정되면서 digit가 5.5 digit resolution으로 고정되고,
- Periode 측정의 경우, Slow rate로 고정되면서 digit가 5.5 digit resolution으로 고정된다는 사실을 확인할 수 있었습니다.



각 모드에 맞춰 digit를 확인해서 사용하실 수 있으실 것 같습니다 :)

감사합니다.
